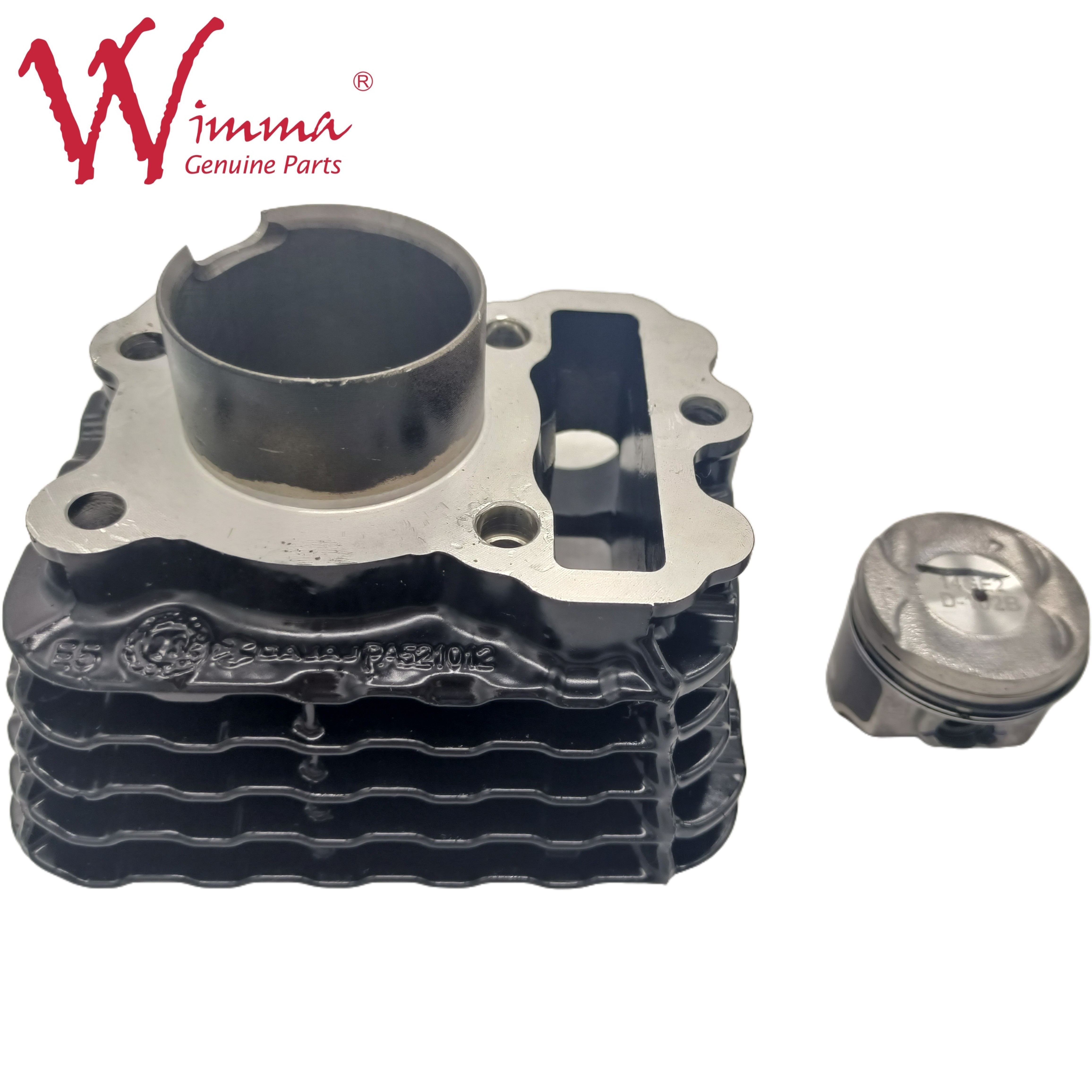

Kit de cilindros de motocicletas para el motor de la liga de aluminio Discover 100M

Procedimiento del bloque del cilindro

1. El torno termina la cara de ambos extremos y desgranado

2. Basado en la cara de extremo pequeño, el agujero prefabricado se coloca por el alfiler elástico, y el agujero especificado se utiliza

como el agujero base para establecer el sistema de coordenadas, y luego procesar el posicionamiento del pin agujero y a través del agujero

de ambos extremos de la cara, y asegúrese de que las coordenadas relativas entre los agujeros a través están dentro del rango de tolerancia

3El orificio del alfiler de posicionamiento de la cara de extremo grande está posicionado para procesar el orificio del tensor y la cara de extremo del tensor

4. Basado en la cara del extremo pequeño de nuevo, el agujero del alfiler de posicionamiento de la cara del extremo pequeño está posicionado, ásperoMecanizado

agujero de cilindro de perforación fina

5. Luego posicionando el agujero del cilindro de perforación fina, el mecanizado excircle del revestimiento del cilindro y la ramificación del agujero del cilindro,

para garantizar la coaxialidad del orificio del cilindro y el excircle

6. Moler el cuerpo del cilindro

7. Desbaratar la superficie del cuerpo del cilindro y limpiar, rociar líquido antirruído después de enfriar y secar
